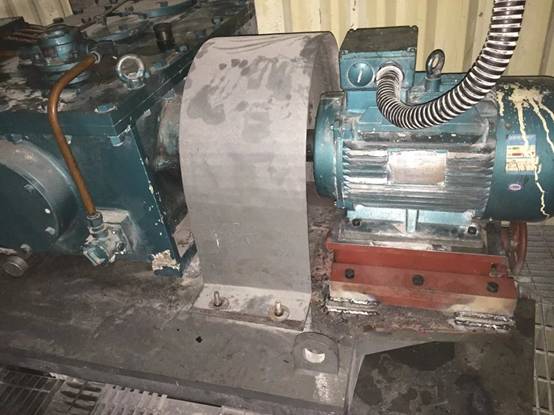

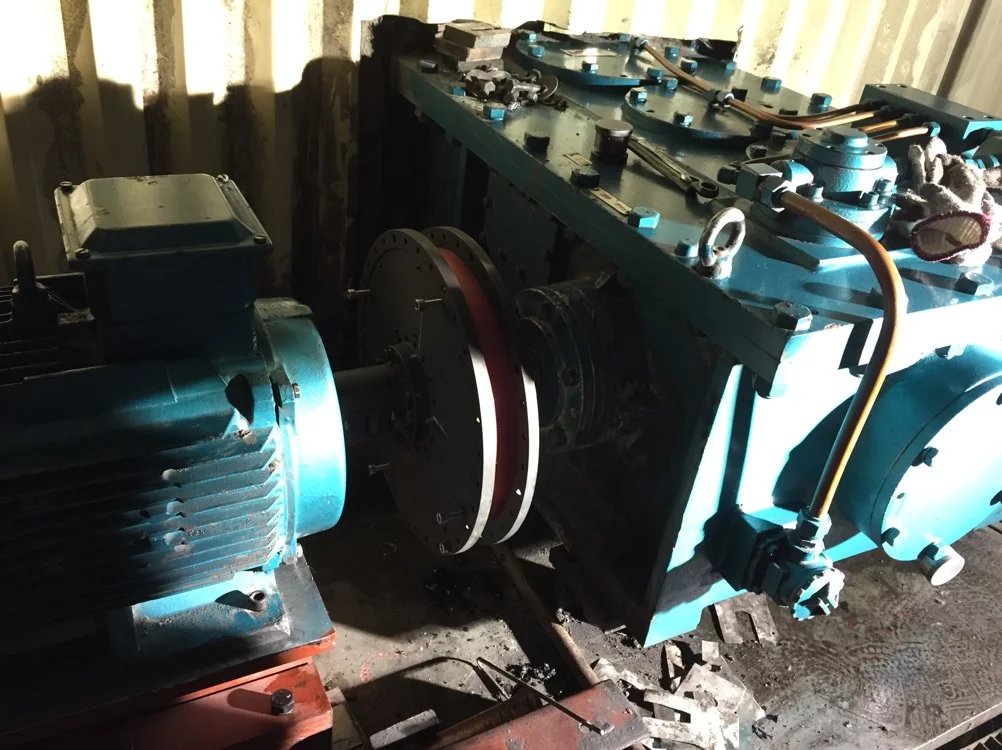

新疆宜化化工有限公司空气预热器主副电机改造

1.概述
1.1 产品特点
  本产品主要由导磁转子、永磁转子、手动调速底座三部分组成。导磁转子固定在电动机轴上,永磁转子固定在负载轴上,导磁转子和永磁转子之间有间隙(称为气隙)。这样电动机和负载由原来的机械硬连接转变为软(磁)连接。
磁感应原理是通过磁体和导体之间的相对运动产生的,永磁调速装置的输出转速始终都比输入转速小,转速差称为滑差。额定滑差在1~ 4﹪之间。

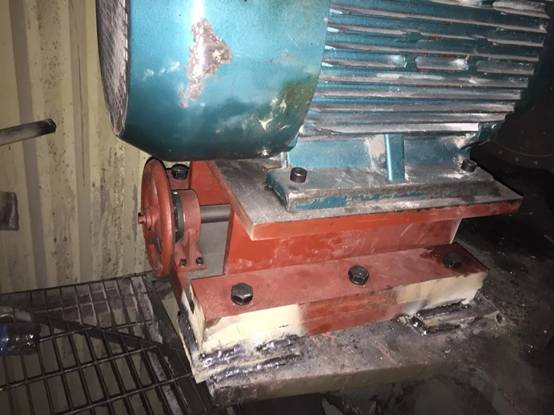

  工作原理为通过电机底座配带的手轮(顺时针/逆时针)旋转来实现电机整体轴向距离的变动,从而改变磁力耦合器导体盘与永磁体盘间隙的大小,实现负载端调速的目的。

1.2 性能特点:
(1)运行成本低。
(2)允许较大轴对心偏离与轴线角度偏离(轴对心偏离≦5mm;角度偏离≦0.76º)。
(3)非接触式联接,能有效的消除电机与负载之间振动的传递。
(4)实现电机的软启动/软停止。降低电机的峰值电流。
(5)延长传动系统各主要部件(轴承﹑密封)的使用寿命。
(6)适应在恶劣的工况下工作,免维护。
(7)安装空间小,结构紧凑,安装方便。
(8)对现场环境无污染。

1.3主要用途及使用范围
  CODT-手动调速永磁装置主要作用是:提高电机启动能力,保护电机。减小冲击和振动,协调多机驱动的负荷分配。因此,其在输送机,提升机,球磨机,破碎机,搅拌机,起重机及风机和水泵等机械设备上有着广泛的应用。
1.4使用环境条件
(1)环境温度-45℃~ 60℃
(2)在室外,粉尘恶劣的环境下均可使用。
(3)磁力耦合器导磁体工作温度小于120℃均可正常使用。
 (4) 磁力耦合器对环境无不良影响。
2结构特征与工作原理

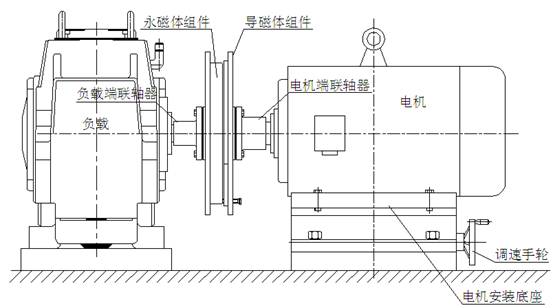

2.1 总体结构


2.2 总体结构简介
   磁力耦合器主要有:电机端联轴器,导磁体及导磁体安装部件,永磁体及永磁体安装部件,负载端联轴器,手动调速电机安装座等组成。磁力耦合器的输入端和输出端没有任何联接。
2.3 工作原理
   磁力耦合器是两个独立的没有任何接触的转体组成,这两个转体之间有一定的空气间隙。其中,带铜盘的钢制转动体与电机轴联接(称为导磁体)。另一个带永磁材料的铝制转动体与负载轴连接(称为永磁体)。在电机转动过程中,导磁体通过切割永磁体的磁力线产生磁感应力,实现电机与负载之间的扭矩传递。
(具体安装详见使用说明书)
